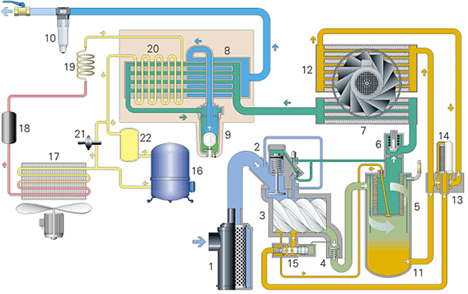

空氣從空氣過濾器（1）吸入，經卸荷閥（2）進入壓縮機主機（3）后被壓縮，壓縮后的油氣混合物通過單向閥（4）進入儲氣罐/油氣分離器（5），分離后的壓縮空氣經最小壓力閥（6），空氣冷卻器（7）和水氣分離器（10）后從出氣閥排出。

單向閥（4）防止當壓縮機停機時空氣倒流，最小壓力閥（6）防止儲氣罐壓力低于某一最小壓力。

2、油系統

在儲氣罐/油氣分離器（5）中，大部分油通過離心方式從油氣混合物中分離，其余的油由油分離器（OS）分離。分離出的油收集在儲氣罐/油氣分離器（5）底部。油系統配有旁通閥（13）。當油溫低于40℃時（對13bar的壓縮機，油溫為65℃），旁通閥（15）關閉，切斷油冷卻器（12）的油來源，油冷卻器（12）被旁通。在空氣壓力作用下，油經儲氣罐/油氣分離器（5），油過濾器（14）和斷油閥（15）噴射到壓縮機機頭（3）和各潤滑點。

當油溫增高到上面提到的溫度，旁通閥（13）開始打開，油經過油冷卻器（12）。當油溫大約為55℃時（對13bar空壓機，溫度為80℃），所有的油全部經過油冷卻器。斷油閥（15）防止空壓機停機時向機頭噴油，該閥當空壓機起動時，由機頭的出氣壓力打開。
